Trong một hệ thống điện, điện áp không phải lúc nào cũng được sử dụng ở cùng một mức. Điện năng có thể được truyền tải ở cấp điện áp cao, sau đó giảm xuống để phân phối và tiếp tục được điều chỉnh phù hợp với từng nhóm thiết bị. Đứng giữa quá trình đó là máy biến áp thiết bị tưởng như đơn giản nhưng lại ảnh hưởng trực tiếp đến khả năng cấp điện, mức độ ổn định và hiệu quả vận hành của nhiều công trình.
Máy biến áp là gì và vì sao hệ thống điện cần nó?
Máy biến áp là thiết bị điện tĩnh sử dụng hiện tượng cảm ứng điện từ để truyền năng lượng điện giữa các mạch điện và thay đổi mức điện áp. Hiểu đơn giản, thiết bị này giúp biến đổi điện áp từ mức này sang mức khác mà không làm thay đổi tần số của nguồn điện trong điều kiện vận hành thông thường.
Trong hệ thống điện có thể hình dung chuỗi:
Nguồn điện → Máy biến áp → Tủ phân phối → Cáp điện → Thiết bị sử dụng điện
Nhờ khả năng thay đổi điện áp, máy biến áp xuất hiện trong nhiều công đoạn của quá trình truyền tải và phân phối điện.
Cấu tạo máy biến áp: Bên trong có gì?
Để hiểu vì sao máy biến áp có thể thay đổi điện áp, cần nhìn vào những bộ phận cơ bản cấu thành thiết bị.
Lõi thép – “đường dẫn” của từ thông
Lõi thép tạo thành mạch từ cho máy. Bộ phận này thường được ghép từ nhiều lá thép kỹ thuật điện nhằm giảm tổn hao do dòng điện xoáy.
Chất lượng và thiết kế lõi thép có liên quan trực tiếp đến hiệu suất cũng như tổn hao của máy trong quá trình vận hành.
Cuộn dây – nơi quyết định quan hệ điện áp
Máy biến áp thường có cuộn sơ cấp và cuộn thứ cấp. Mối quan hệ giữa số vòng dây của các cuộn là yếu tố quan trọng quyết định tỷ lệ biến đổi điện áp. Vì vậy, không thể đánh giá một máy biến áp chỉ bằng kích thước bên ngoài. Thiết kế bên trong mới là yếu tố tạo nên đặc tính điện của thiết bị.
Hệ thống cách điện và làm mát
Trong quá trình hoạt động, máy phát sinh nhiệt và tồn tại các yêu cầu nghiêm ngặt về cách điện. Tùy loại máy, phương án cách điện và làm mát sẽ khác nhau. Đây cũng là cơ sở để phân biệt một số nhóm máy biến áp phổ biến như máy biến áp dầu và máy biến áp khô.
Nguyên lý hoạt động của máy biến áp
Máy biến áp hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều chạy qua cuộn sơ cấp, nó tạo ra từ trường biến thiên trong lõi thép. Từ trường này truyền sang cuộn thứ cấp và tạo ra điện áp ở đầu ra. Số vòng dây giữa hai cuộn quyết định mức điện áp thay đổi. Cuộn thứ cấp ít vòng dây hơn sẽ làm giảm điện áp, nhiều vòng dây hơn sẽ làm tăng điện áp. Nhờ đó, máy biến áp có thể điều chỉnh điện áp phù hợp với nhu cầu truyền tải và sử dụng điện.
Không phải máy biến áp nào cũng giống nhau
Máy biến áp dầu

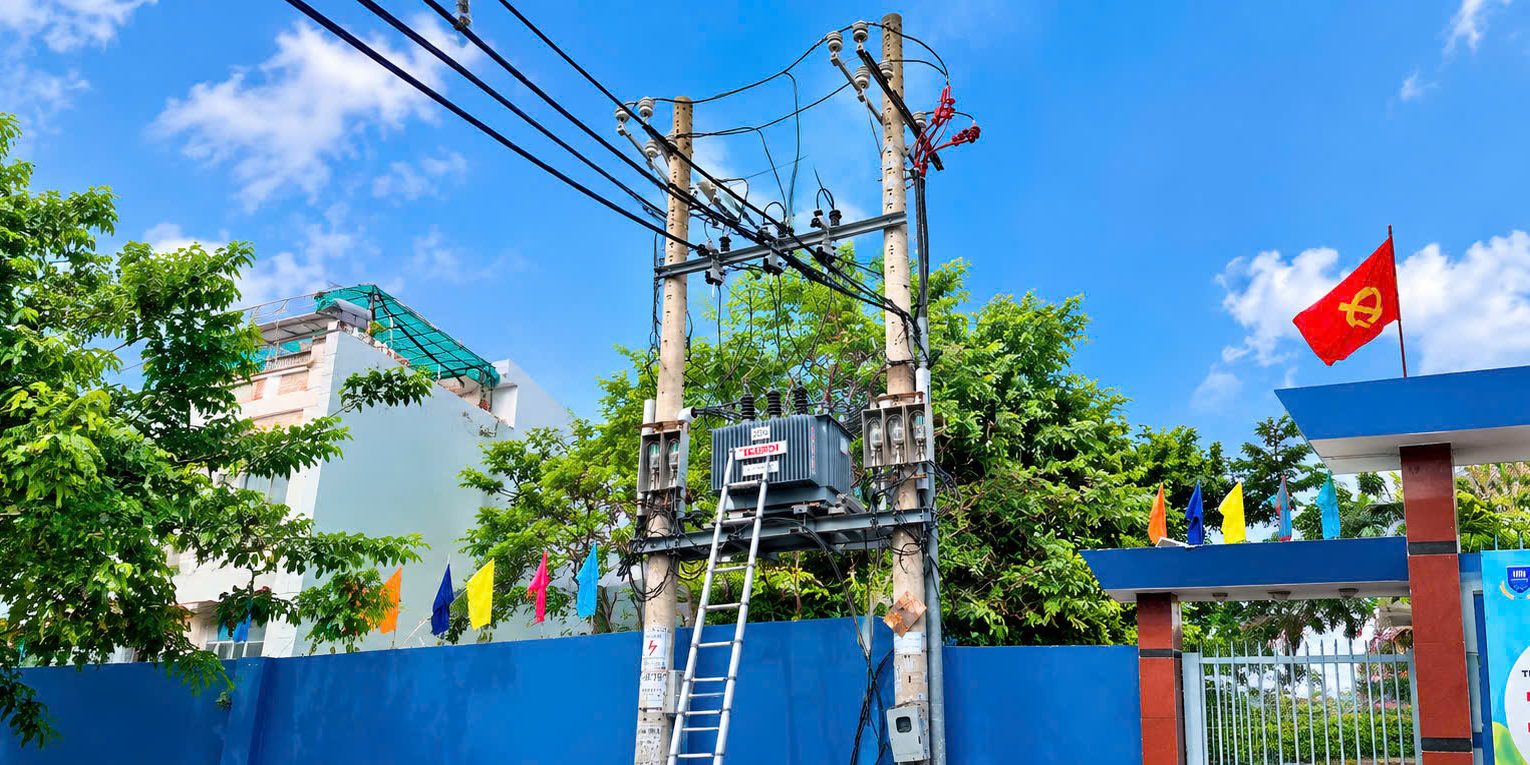

Máy biến áp dầu sử dụng dầu cách điện để cách điện và làm mát các bộ phận bên trong máy. Loại máy này được sử dụng phổ biến tại trạm biến áp, nhà máy và khu công nghiệp nhờ khả năng đáp ứng nhiều mức công suất. Khi lắp đặt cần đảm bảo vị trí phù hợp, an toàn và thực hiện kiểm tra, bảo dưỡng định kỳ.
Máy biến áp khô
Máy biến áp khô sử dụng vật liệu cách điện rắn thay cho dầu, thường được sử dụng trong các công trình yêu cầu cao về an toàn cháy nổ hoặc cần lắp đặt trong nhà như tòa nhà, bệnh viện, trung tâm thương mại và nhà máy. Khi lựa chọn cần cân nhắc công suất, môi trường, vị trí lắp đặt và yêu cầu an toàn của công trình.
Máy biến áp 3 pha
Máy biến áp 3 pha được sử dụng rộng rãi trong nhà máy, khu công nghiệp và các công trình có phụ tải lớn để biến đổi điện áp phù hợp với hệ thống điện. Việc lựa chọn cần dựa trên công suất, điện áp, đặc điểm phụ tải, điều kiện lắp đặt và phương án vận hành nhằm đảm bảo hệ thống điện hoạt động an toàn, ổn định.
Công suất máy biến áp: Lớn hơn có phải tốt hơn?
Không phải máy biến áp có công suất càng lớn thì càng tốt. Công suất cần được lựa chọn phù hợp với nhu cầu phụ tải của công trình. Nếu công suất quá thấp, máy có thể bị quá tải khi nhu cầu sử dụng điện tăng cao; ngược lại, chọn máy quá lớn sẽ làm tăng chi phí đầu tư và có thể gây lãng phí.
Khi lựa chọn, cần xem xét công suất và số lượng thiết bị, mức độ sử dụng đồng thời, đặc điểm phụ tải và nhu cầu mở rộng trong tương lai. Đặc biệt với nhà xưởng, nên tính đến cả nhu cầu điện hiện tại và khả năng phát triển trong những năm tới để lựa chọn máy biến áp phù hợp, an toàn và hiệu quả.
6 yếu tố cần kiểm tra trước khi lựa chọn máy biến áp
1. Công suất phụ tải
Đây là cơ sở đầu tiên để xác định công suất máy.
2. Điện áp đầu vào và đầu ra
Cần xác định chính xác cấp điện áp của nguồn và mức điện áp mà hệ thống phía sau yêu cầu.
3. Đặc điểm thiết bị sử dụng điện
Động cơ, dây chuyền sản xuất, hệ thống chiếu sáng và các phụ tải khác có thể có đặc tính vận hành khác nhau.
4. Điều kiện môi trường
Nhiệt độ, độ ẩm, bụi, không gian lắp đặt và điều kiện thông gió đều có thể ảnh hưởng đến phương án lựa chọn.
5. Khả năng mở rộng
Nếu doanh nghiệp dự kiến tăng công suất sản xuất, phương án cấp điện cần tính đến nhu cầu này ngay từ đầu.
6. Hệ thống bảo vệ và phân phối
Máy biến áp phải được phối hợp với thiết bị đóng cắt, bảo vệ, cáp điện, tủ điện và hệ thống tiếp địa.
Một thiết bị tốt nhưng được đặt trong một hệ thống thiết kế không đồng bộ thì hiệu quả tổng thể vẫn bị hạn chế.

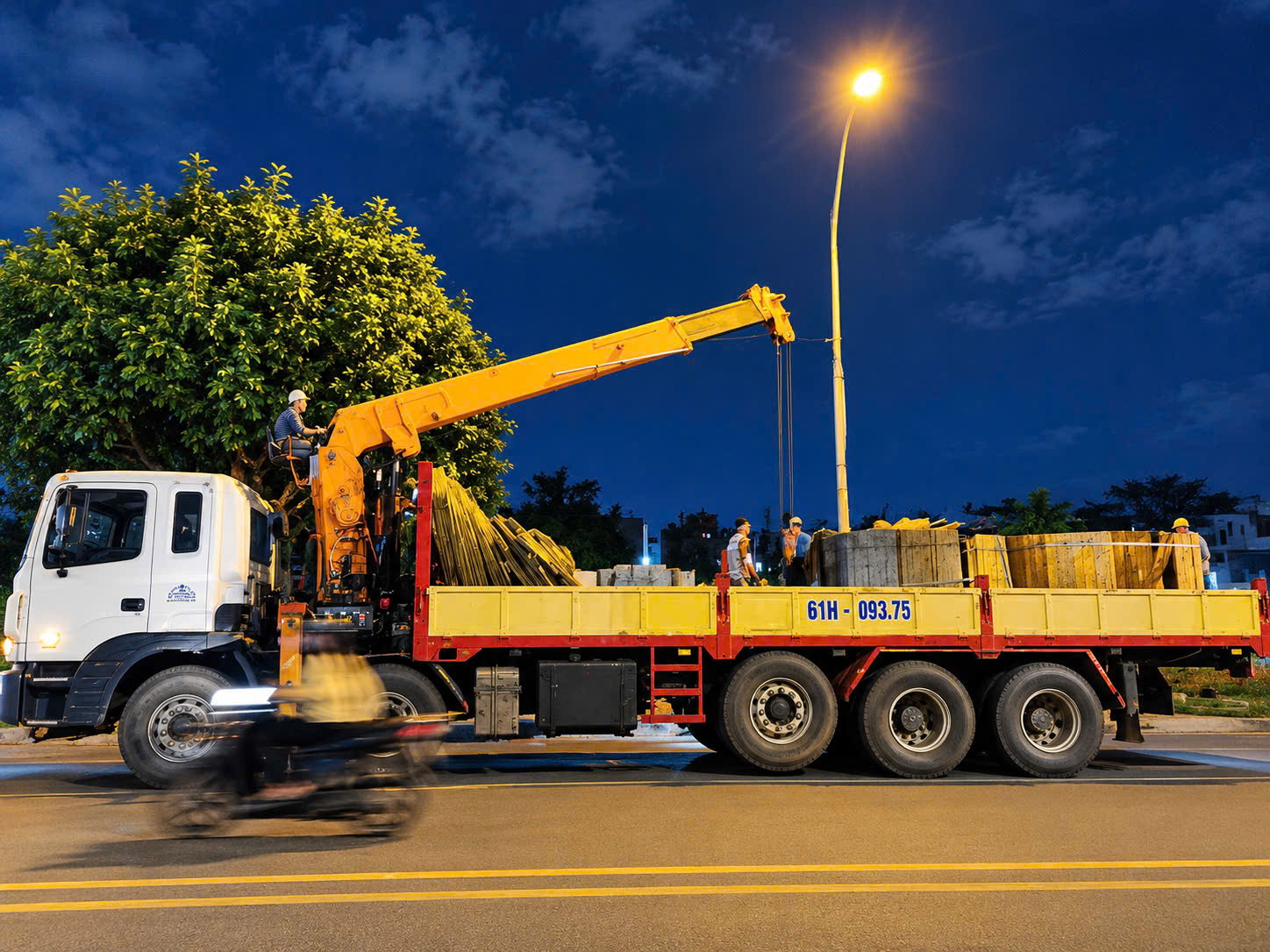

Lắp đặt máy biến áp: Thiết bị tốt chưa đủ
Một máy biến áp có thông số phù hợp vẫn cần được lắp đặt đúng phương án kỹ thuật. Vị trí lắp đặt cần được xem xét về không gian, khả năng tiếp cận, thông gió hoặc tản nhiệt, an toàn điện và khả năng bảo trì.
Bên cạnh đó, quá trình đấu nối phải đồng bộ với hệ thống cáp, tủ điện, thiết bị bảo vệ và tiếp địa. Sau khi hoàn thành, hệ thống cần được kiểm tra và thực hiện các bước thử nghiệm, nghiệm thu phù hợp trước khi đưa vào vận hành.
Những sai lầm thường gặp khi đầu tư máy biến áp
Một số sai lầm có thể xuất phát từ việc chỉ quan tâm đến giá mua ban đầu.
Ví dụ, doanh nghiệp lựa chọn công suất dựa trên nhu cầu hiện tại nhưng không tính đến kế hoạch mở rộng. Hoặc lựa chọn thiết bị trước rồi mới tìm cách bố trí mặt bằng.
Một cách tiếp cận hợp lý hơn là đi theo trình tự:
Khảo sát → Phân tích phụ tải → Xác định phương án cấp điện → Lựa chọn máy → Thiết kế vị trí lắp đặt → Thi công → Kiểm tra và nghiệm thu.
Khi thiết bị được lựa chọn sau khi đã hiểu rõ nhu cầu của hệ thống, nguy cơ phải thay đổi phương án về sau sẽ được hạn chế.
Máy biến áp không nên được lựa chọn riêng lẻ
Điểm quan trọng nhất khi đầu tư máy biến áp là phải nhìn thiết bị như một mắt xích của toàn bộ hệ thống điện. Máy biến áp, tủ điện, cáp điện, thiết bị bảo vệ và phụ tải phải được tính toán có sự liên kết với nhau. Đây cũng là lý do việc khảo sát và tư vấn trước khi mua thiết bị có giá trị hơn việc chỉ so sánh giá giữa các sản phẩm.
Liên hệ tư vấn máy biến áp cho công trình
Nếu doanh nghiệp đang tìm hiểu máy biến áp cho nhà xưởng, nhà máy hoặc công trình công nghiệp, Công Ty TNHH Xây Lắp Điện Thiên Ân có thể hỗ trợ từ bước khảo sát nhu cầu đến tư vấn phương án phù hợp.
Dựa trên đặc điểm phụ tải, cấp điện áp, mặt bằng và định hướng sử dụng điện của công trình, phương án lựa chọn và lắp đặt máy biến áp có thể được xem xét theo hướng đồng bộ với toàn bộ hệ thống điện.
Liên hệ Công Ty TNHH Xây Lắp Điện Thiên Ân để được tư vấn máy biến áp và phương án cấp điện phù hợp với nhu cầu thực tế của công trình.
